發表于:2021-11-10瀏覽:1371 次
? ? 什么是三維實景建模?概括性來講三維實景建模,它其實是一種運用數碼相機或激光掃描儀對現有場景進行多角度環視拍攝然后利用三維實景建模軟件ContextCapture進行處理生成的一種三維虛擬展示技術。三維實景建模在瀏覽中可以對模型進行放大、縮小、移動、多角度觀看等操作,并且可以查看三維實景模型中的物體的參數(長,寬,高,面積,體積)與實景的數據
什么是三維實景建模?概括性來講三維實景建模,它其實是一種運用數碼相機或激光掃描儀對現有場景進行多角度環視拍攝然后利用三維實景建模軟件ContextCapture進行處理生成的一種三維虛擬展示技術。三維實景建模在瀏覽中可以對模型進行放大、縮小、移動、多角度觀看等操作,并且可以查看三維實景模型中的物體的參數(長,寬,高,面積,體積)與實景的數據信息一致,誤差值最高1%。三維實景建??尚挠糜趫?chǎng)地規劃、面積測量,土方量計算,另外與實景模型進度分析軟件對接可以對工程項目的施工進度分析,實景模型虛擬空間運維管理等。
.
具體來講,實景三維傾斜建模是指采用傾斜攝影技術制作的實景三維模型,也可以拆分為兩個概念來解釋?zhuān)阂粋€(gè)是傾斜攝影,一個是實景三維。
一般來說,攝影都是正向攝影。而傾斜攝影,顧名思義就是拍攝時,相機與拍攝物體有個傾斜角度,這就叫傾斜攝影。
三維實景建模(傾斜攝影技術)是近年來國際攝影測量領域逐漸發展起來的一項高新技術,相對于傳統航測采集的垂直攝影數據,該技術通過新增多個不同角度鏡頭,從一個垂直、四個傾斜、五個不同的視角同步采集影像,獲取到豐富的建筑物頂面及側視的高分辨率紋理數據,可同時獲得同一位置多個不同角度的、具有高分辨率的三維影像。
三維實景技術與三維實景建模的三大區別
01、定義不同
三維實景技術英文稱為3D IVR,是一種運用數碼相機對現有場景進行多角度環視拍攝然后進行后期縫合并加載播放程序來完成的一種三維虛擬展示技術。
三維實景建模是自?xún)A斜攝影建模后,興起的一種自動化建模技術。通過將多個不同角度拍攝的影像建成三維實景模型的一種虛擬展示技術。
02、數據源的不同
三維實景技術的數據源一般是數碼相機或攝像機拍攝的照片或影像。在拍攝圖片時,要求把現場場景完整、細致地拍攝記錄下來,不留死角,保證在后期播放時,能對圖像進行放大、縮小、移動、多角度觀看等操作。
三維實景建模技術的數據源比三維實景技術的數據源要豐富,數碼相機、智能手機、激光掃描儀、無人機上安裝的數碼相機或?qū)I(yè)機載測量型單/多鏡頭航攝儀拍攝的照片、影像、點云都能作為三維實景建模的數據源。
三維實景建模的輸入源必須是帶有一定重疊度的多角度圖像,圖像的重疊度最低要70%,最佳是80%~85%左右,90%以上的話就太浪費了。若是點云數據的話,需要包括三維坐標(XYZ)、激光反射強度和顏色信息等信息,且建筑物圖像誤差不能過大,最好是在5mm左右。
03、最終成果不同
三維實景技術最終是為了將拍攝的場景完整、細致的通過播放器,多角度、全方位的展示給訪問者。其一般應用于旅游景點虛擬導游展示,酒店訂房網上虛擬展示應用,旅行社旅游線路的展示應用,商業服務業空間展示宣傳,博物館、展覽館虛擬展示應用,房地產銷售、租賃虛擬展示應用,廣告宣傳推介展示應用等地方。

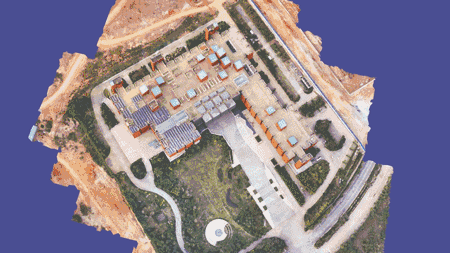

三維實景建模技術最終的呈現效果可以是一棟建筑物或一片區域的三維模型,如雕塑、文物、街景和整個城市的模型,也可以是三維模型制作的影像。三維實景建模技術可以用于地質勘察、智慧城市、城市規劃、防震減災、消防救災、交通管理、國土資源、礦產冶金等方面。
三維實景建模相對三維實景技術最大的區別在于,對接入數據源的處理結果不同,導致三維實景技術的最終應用,只能停留在展示階段,而三維實景建模技術則能進行更深入的應用。
現如今,在工程建設和測繪領域,傾斜攝影與實景建模技術的應用十分廣泛。如一些項目會在開工前,對施工區域進行實景建模,把實景模型與設計模型對比,得出施工前后的效果,并進行工程量統計等分析。又比如在建設交通不方便,地勢地形險峻的海島、山區時,為了對項目進行測量,并獲取項目全貌。需要利用傾斜攝影與實景建模技術,建立項目整體地形地貌的三維模型,便于項目前期的設計規劃。
